Posted - 12/02/2013 :  20:29:07  Show Profile  Reply with Quote
Modelljernbane i flere etasjer






13.02.2017

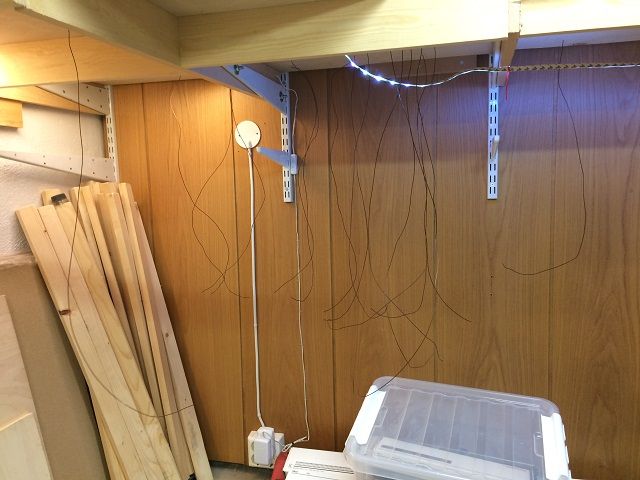

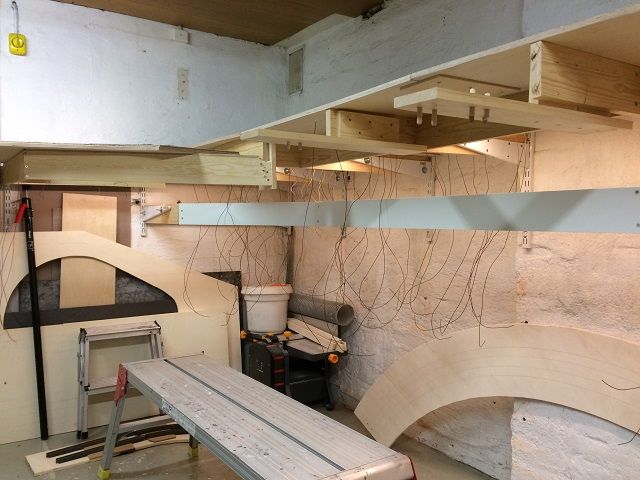

Her blir det mye ledninger å koble sammen.
























17.01.2017























03.01.2017













19.12.2016


Da er jeg i gang igjen.







Her er jeg i gang med å bygge videre på anlegget.

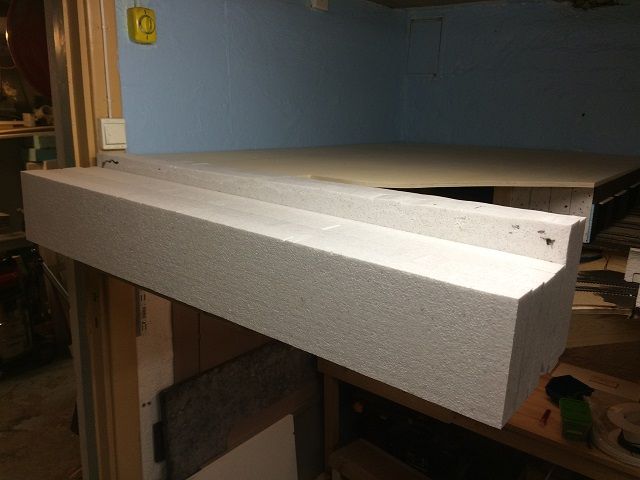

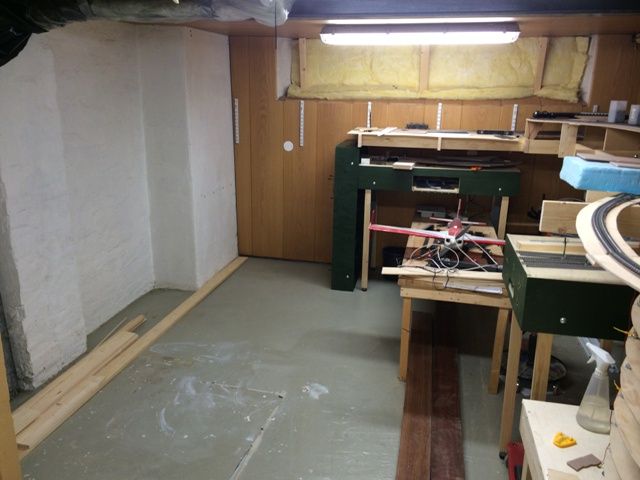

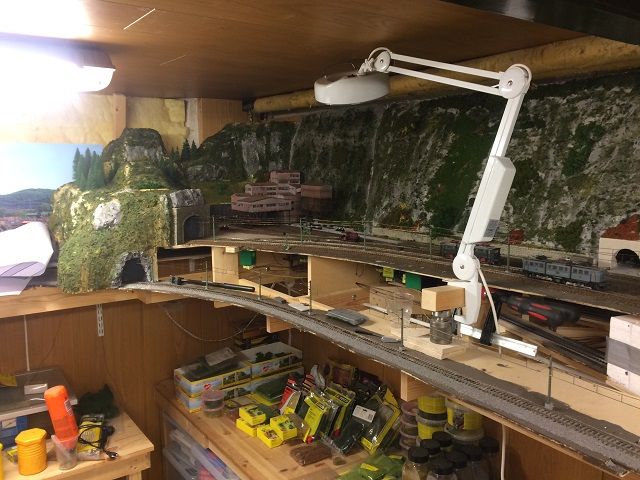

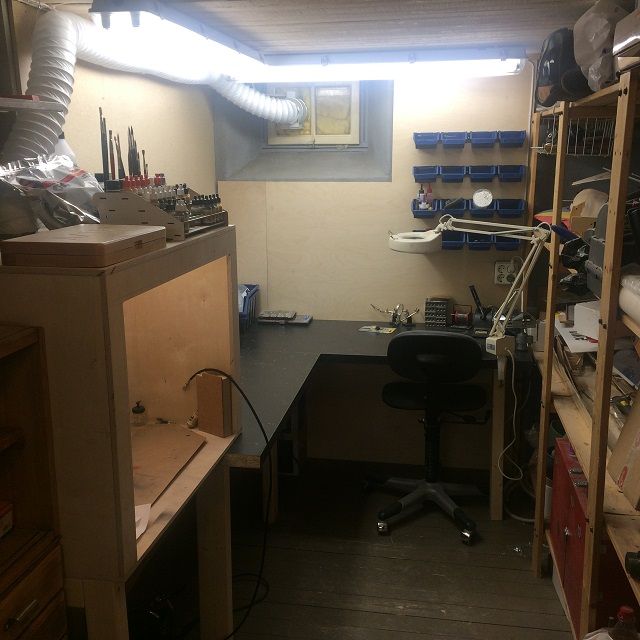

I dette rommet har jeg en lakkboks og god plass til å bygge modeller.














09.05.2016

















13.04.2016

















15.03.2016




































17.02.2016












































10.02.2016






















27.01.2016












23.01.2016

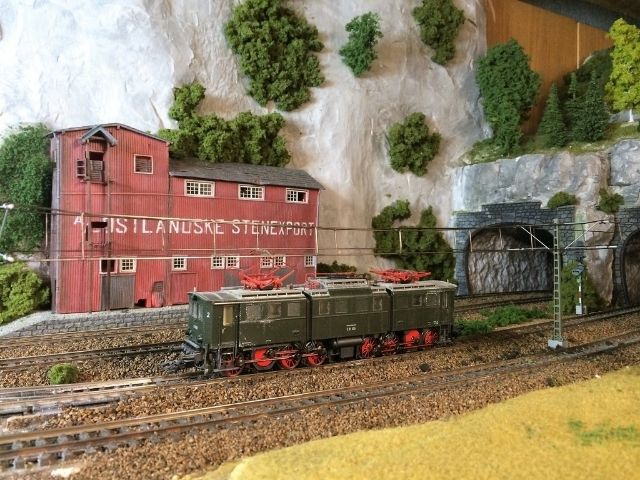

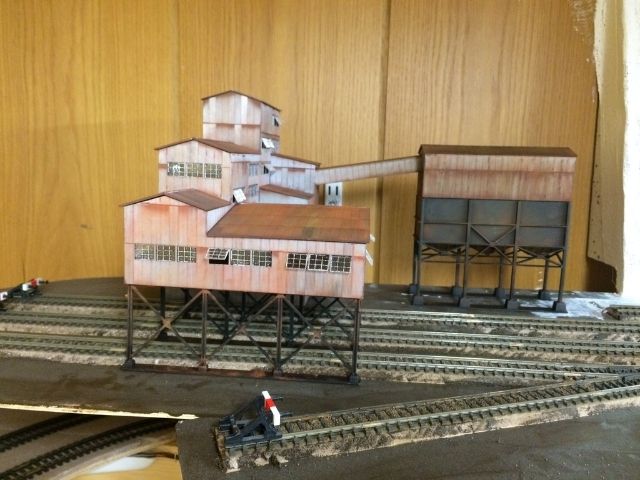

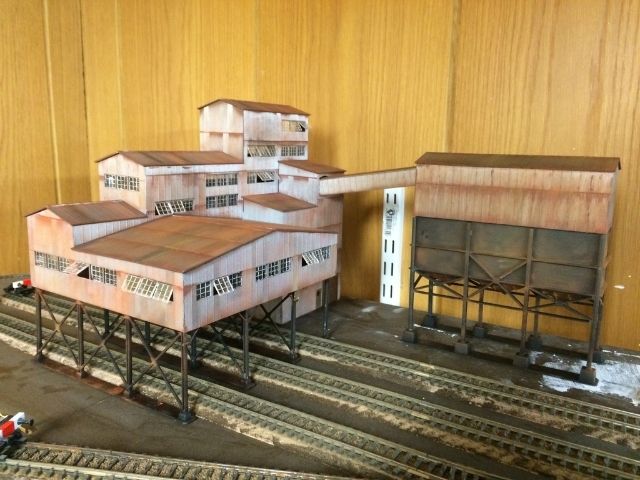

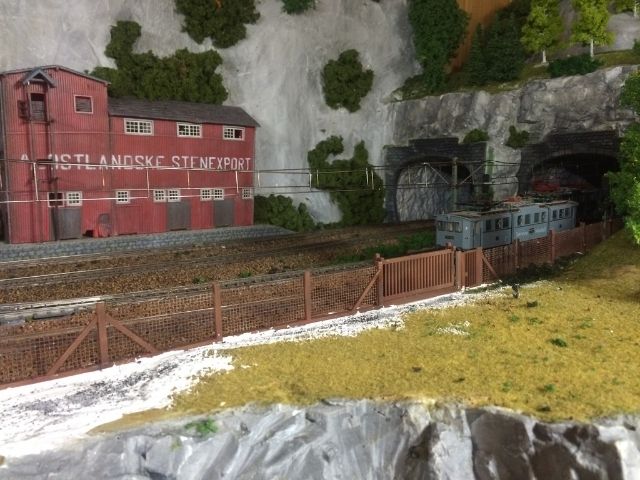

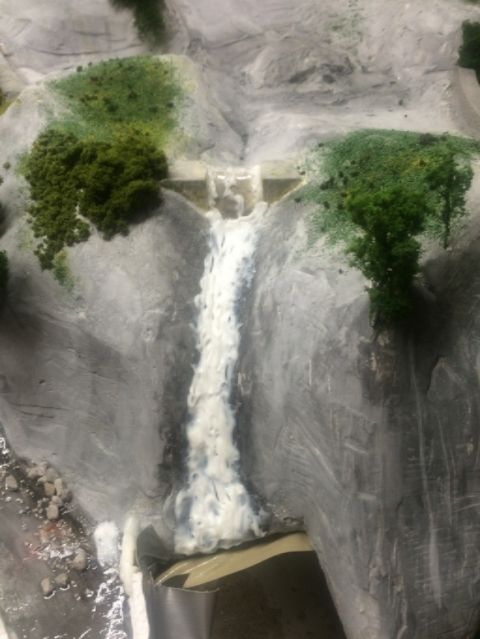

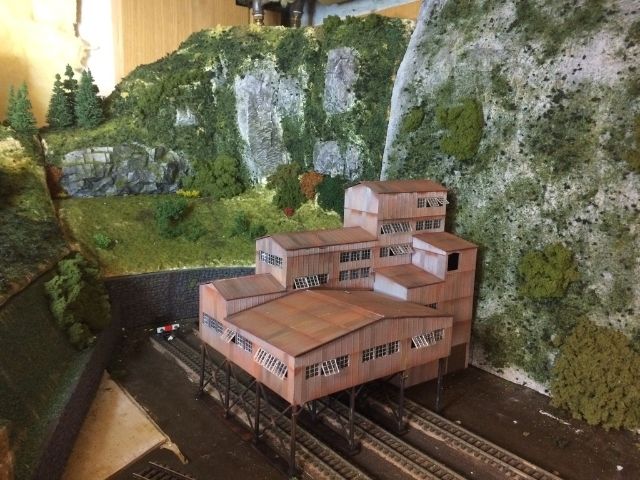

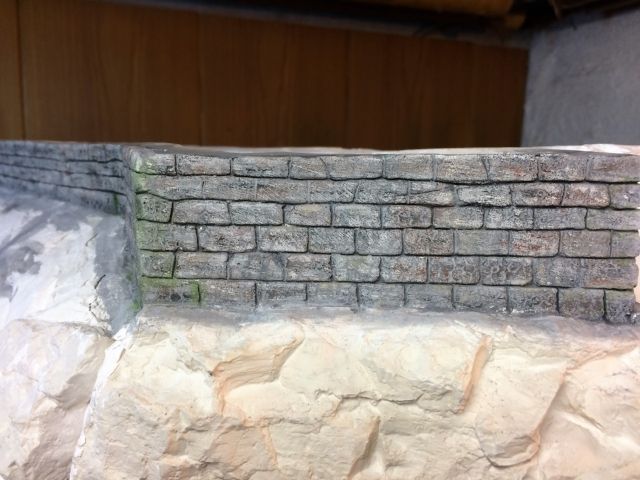

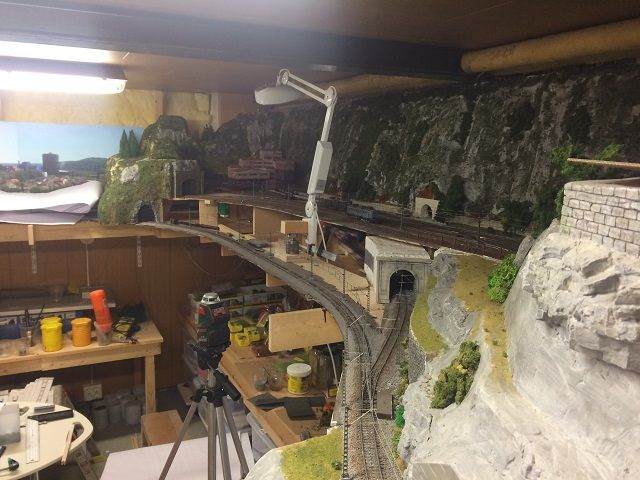

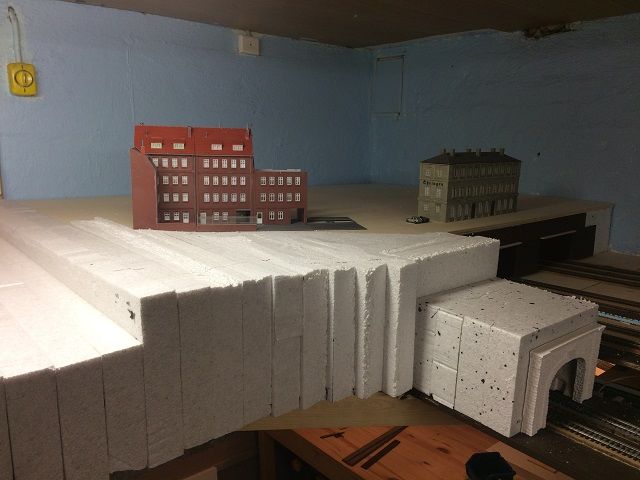

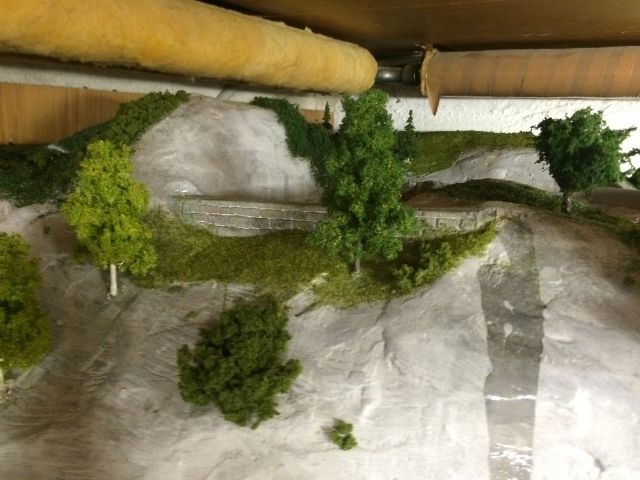

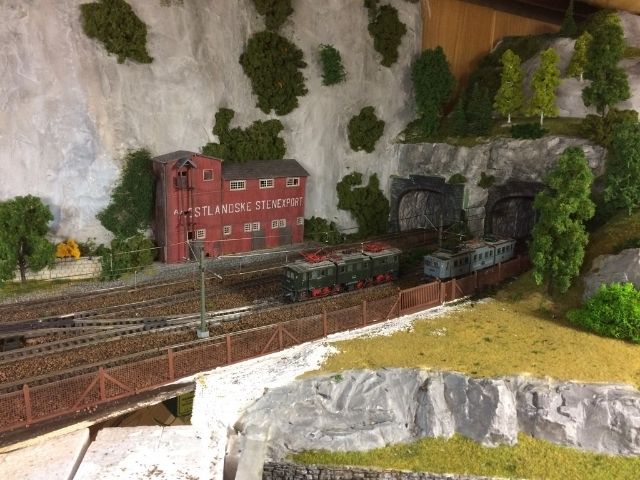

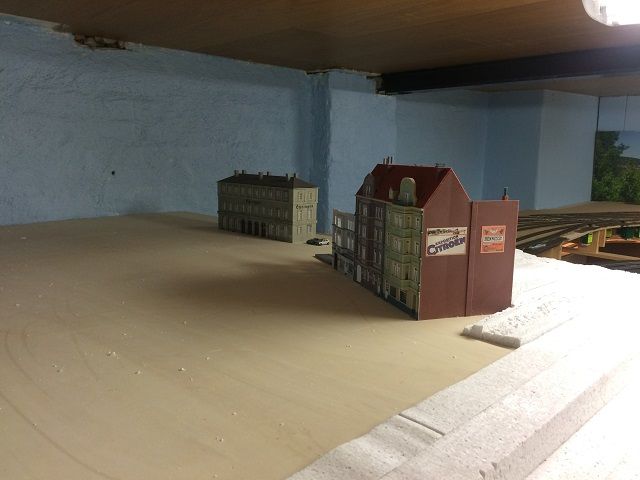

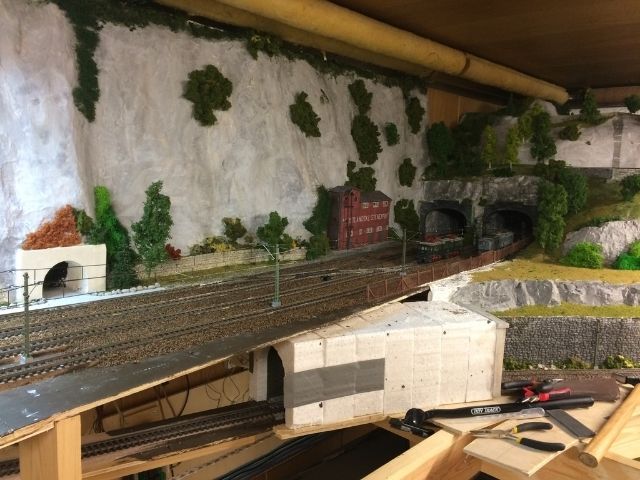

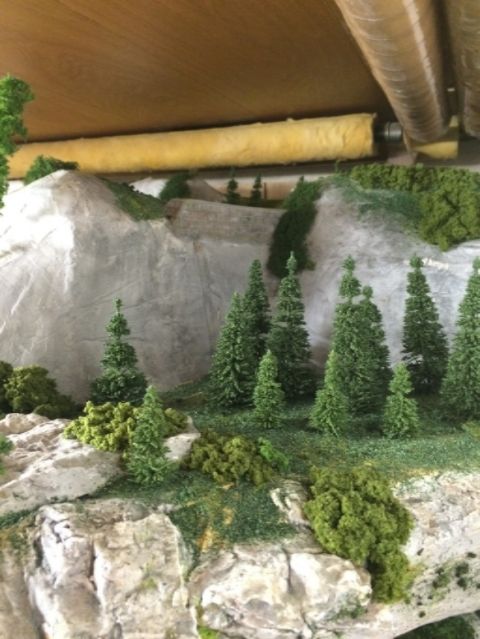

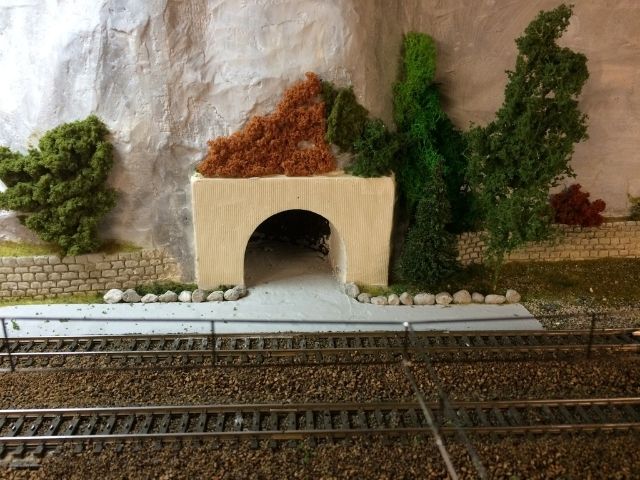

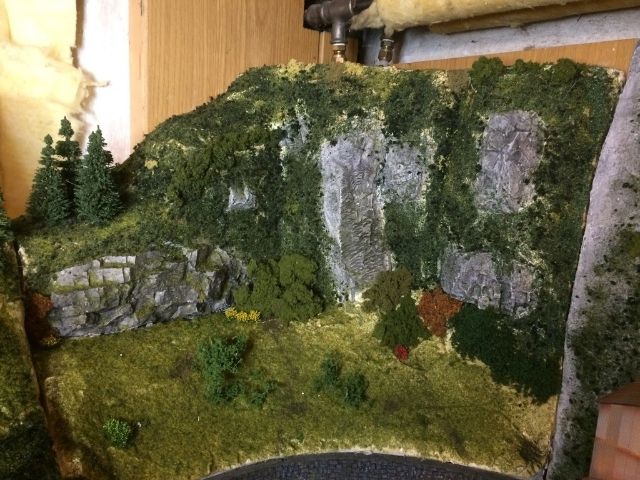

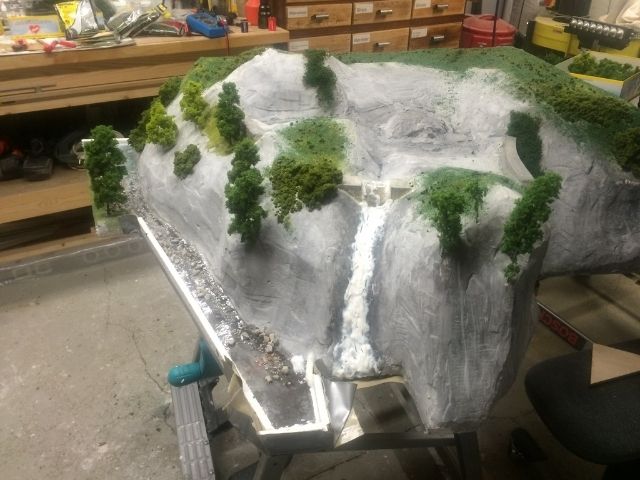

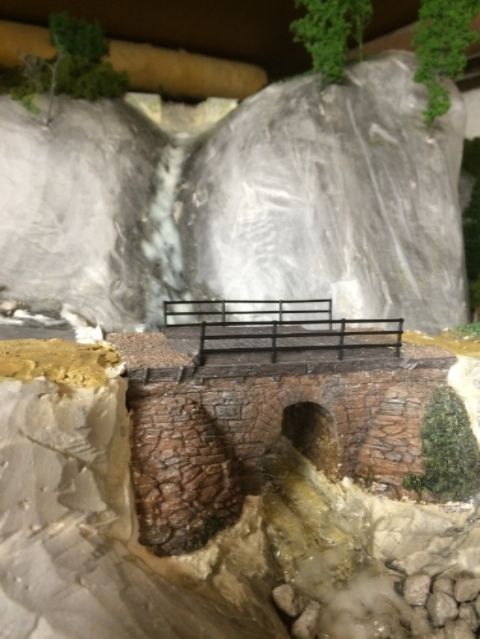

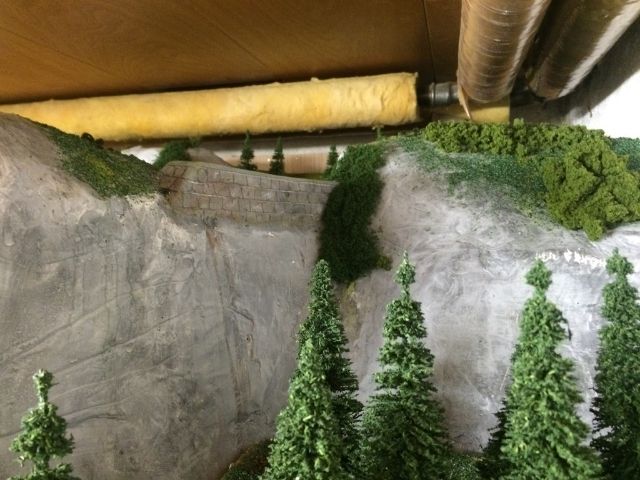

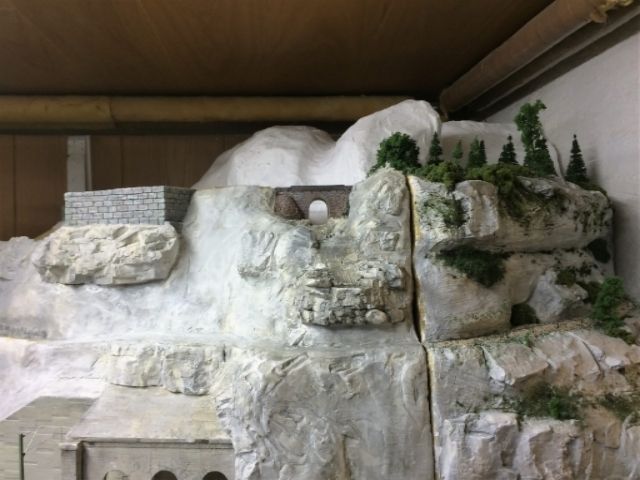

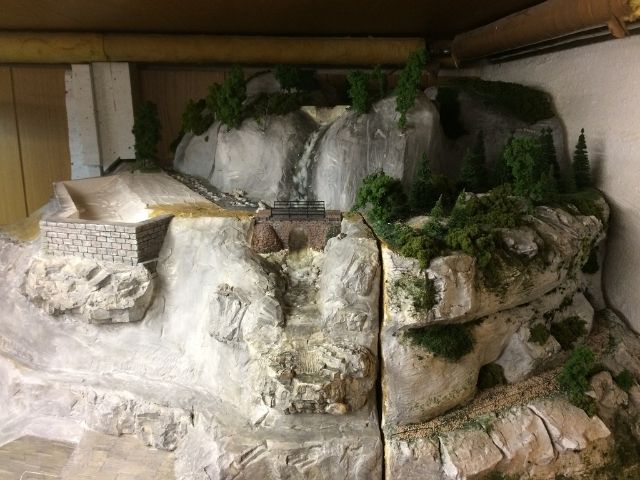

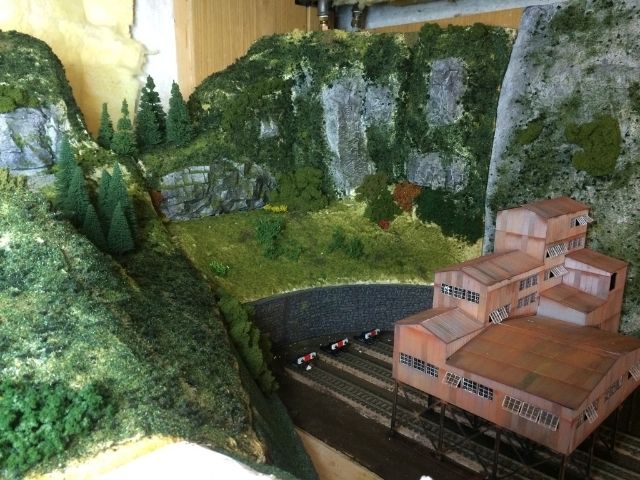

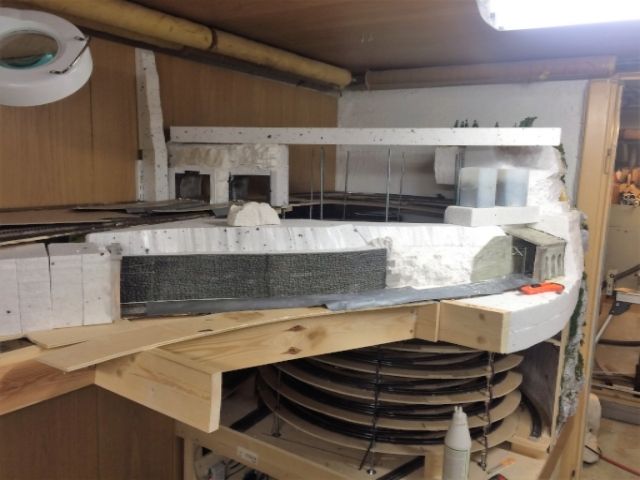

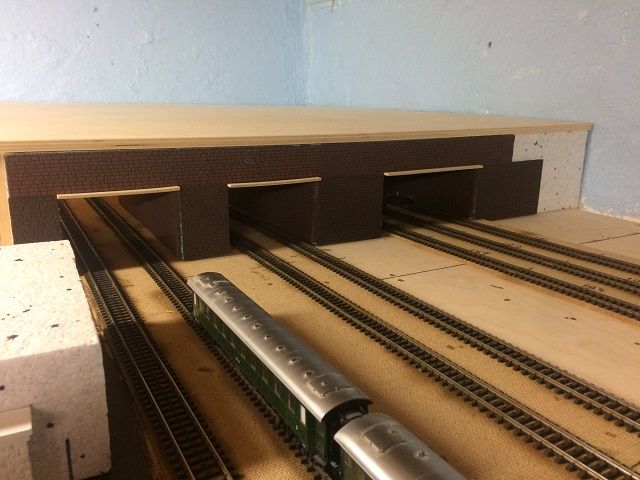

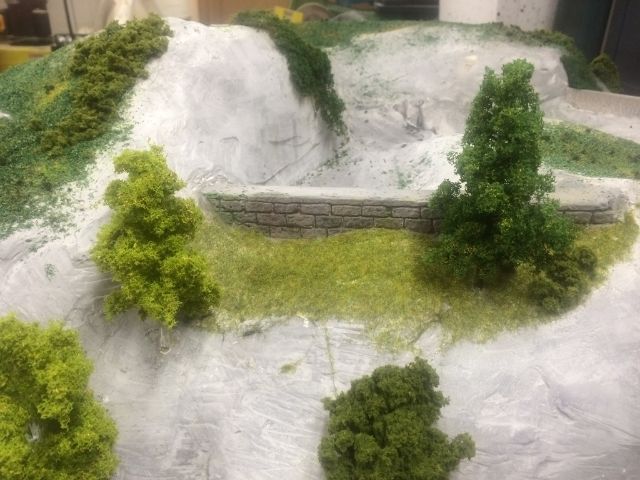

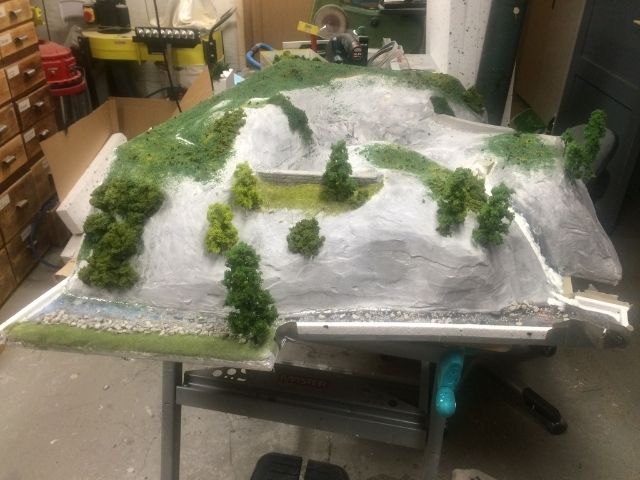

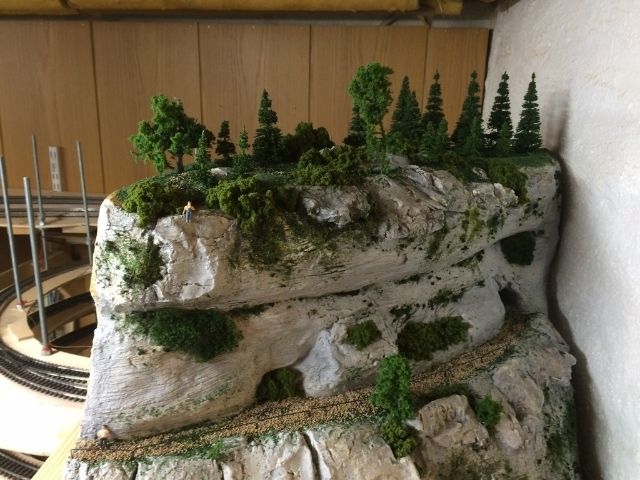

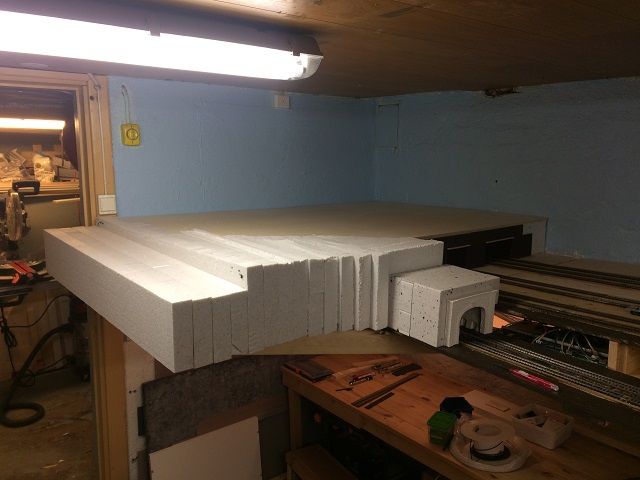

Landskapet begynner å ta form.











17.01.2016

Etter en lang pause har jeg endelig kommet
i gang med anlegget igjen.
Denne delen som dere ser her er ferdig koblet.

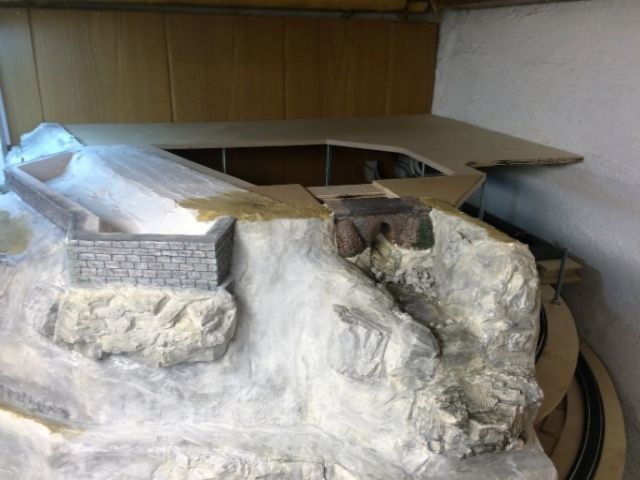

Dette er en seksjon som jeg kan løfte ut for å komme til det yterste sporet av helixsen.

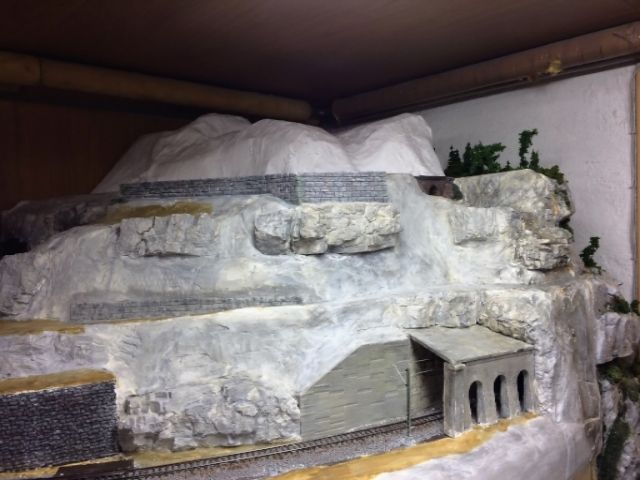

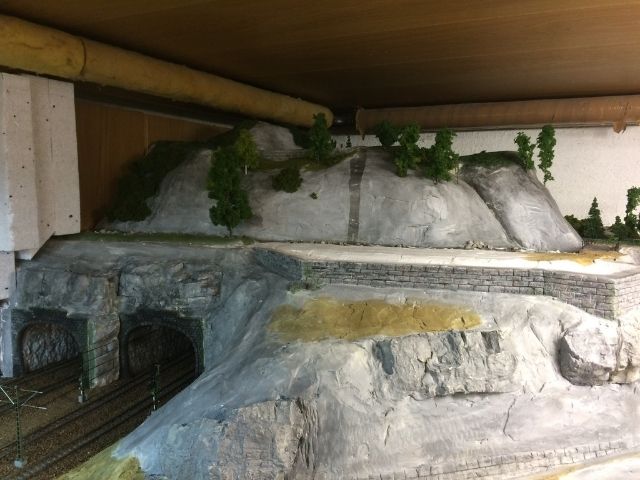

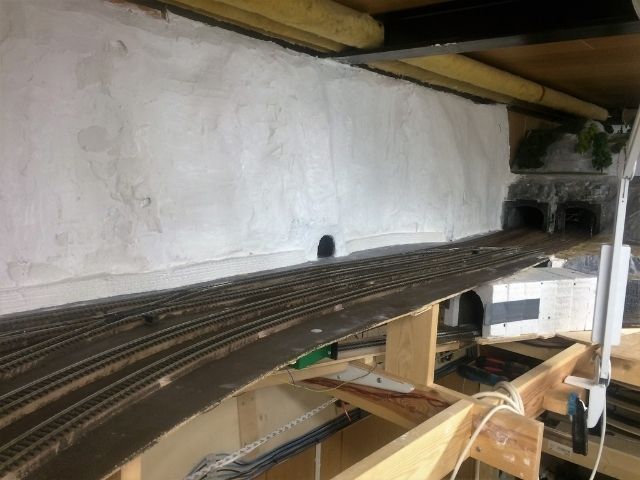

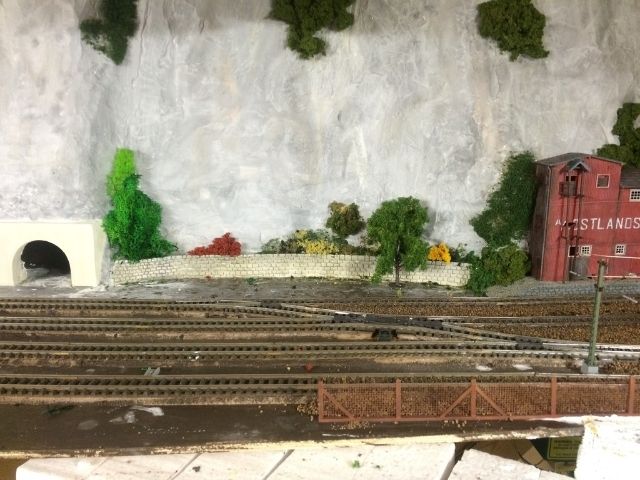

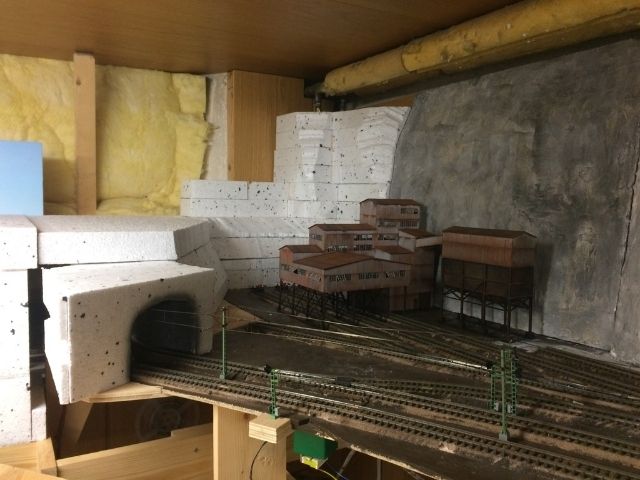

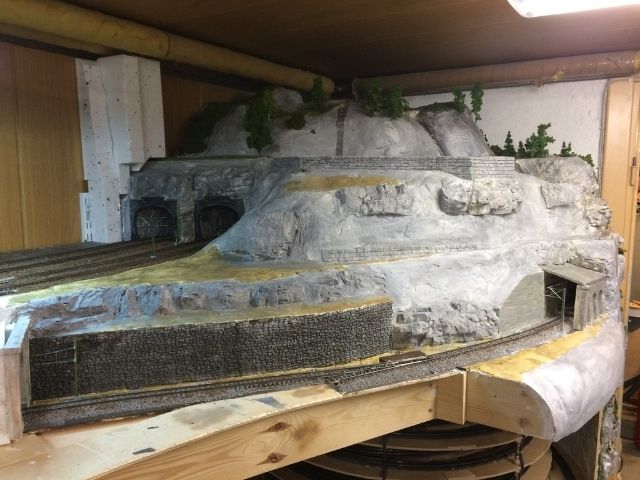

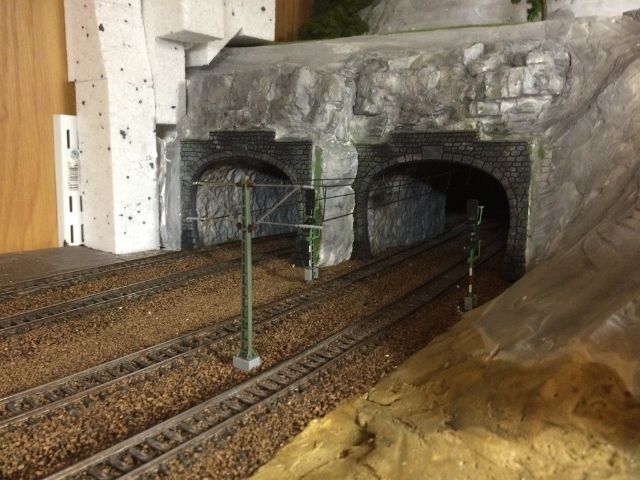

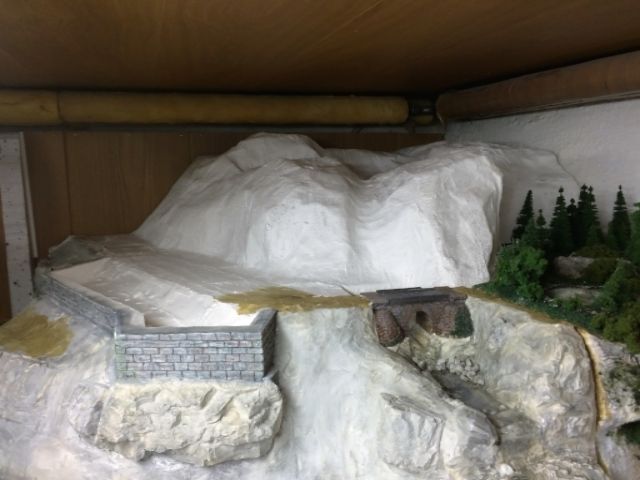

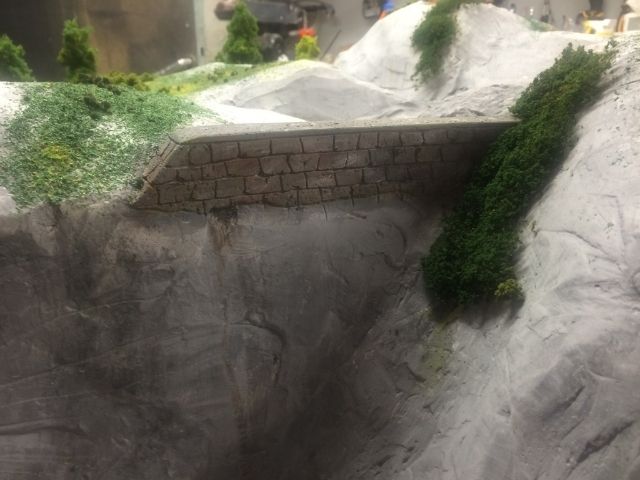

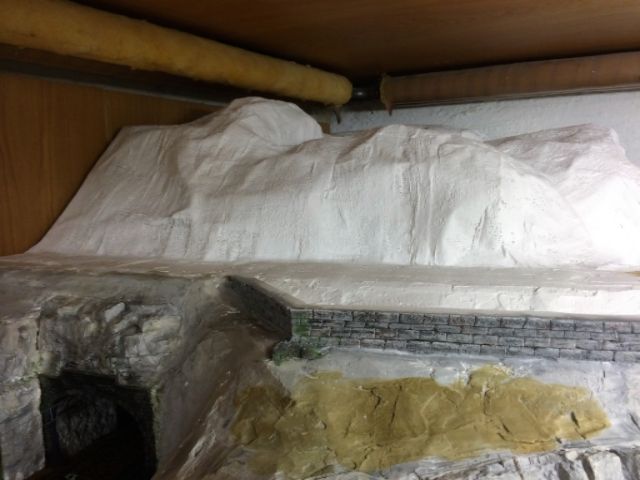

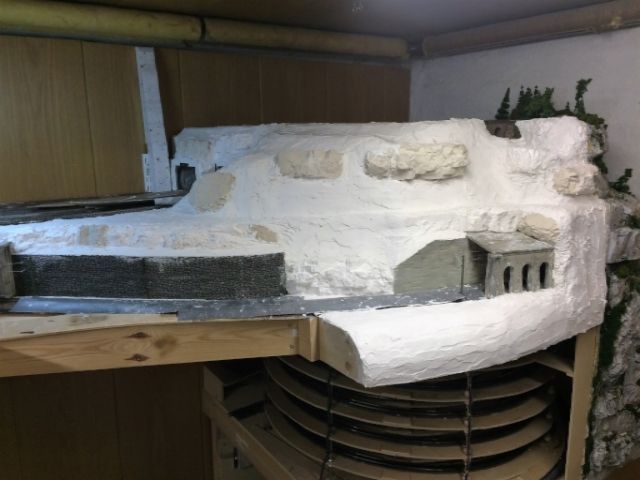

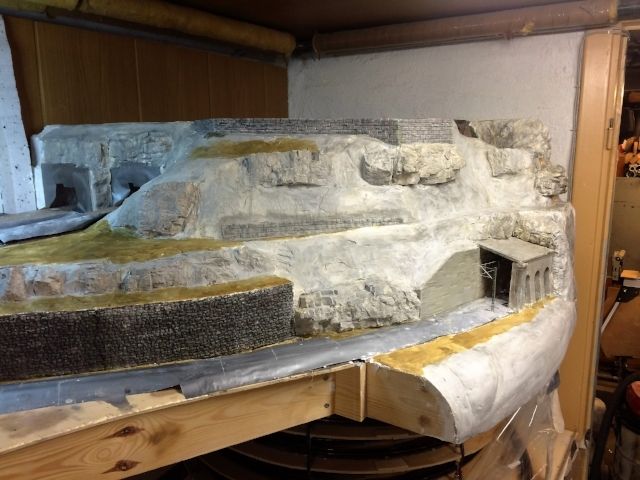

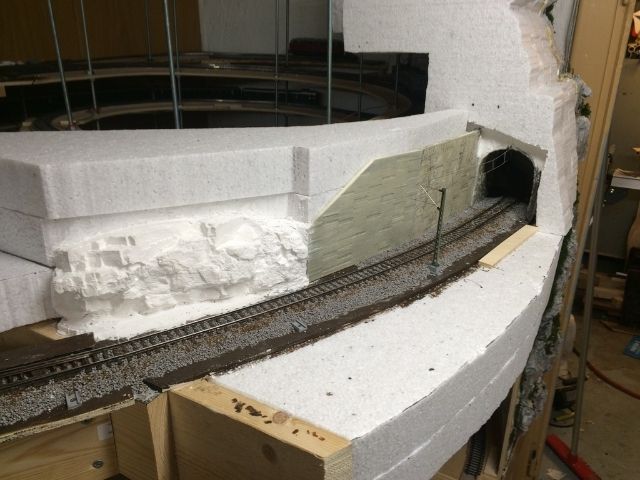

Det begynner å ta form.










22.03.2014

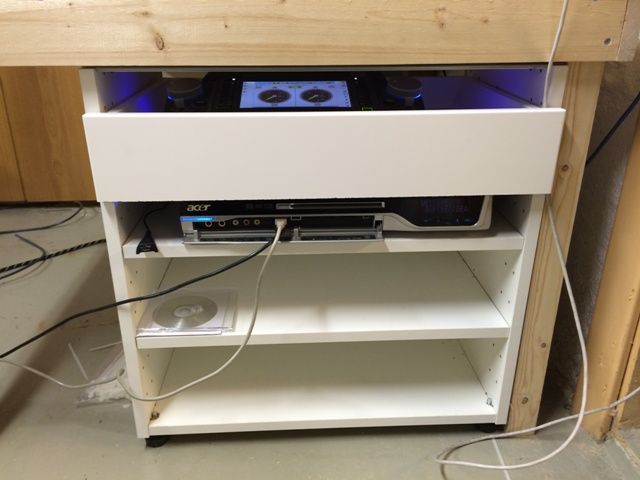

For å holde orden på alt som har med styring, programering og testing
har jeg modifisert to ikea kjøkken skap.

Dette skapet er 80cm brett. Jeg har kappet høyden, montert hjul og bordplate. Det første sporet er ett programeringsspor som er koblet til LokProgrammeren som sitter bakerst til høyre.
De to neste sporene er koblet til ecosen programeringssporutgang.
Det bakerste av disse sporene er Roller Track fra marion zeller.

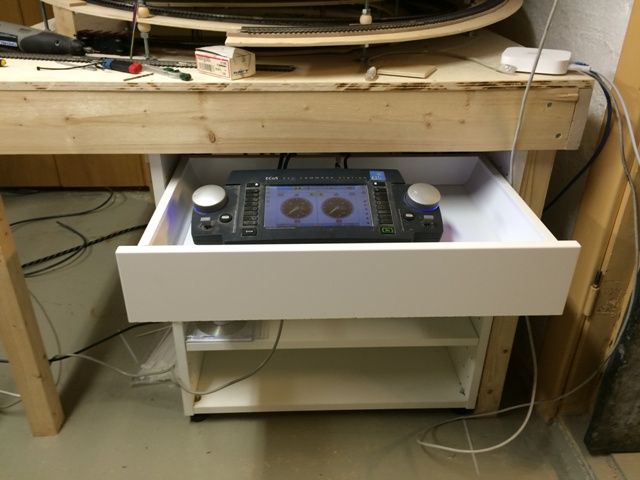

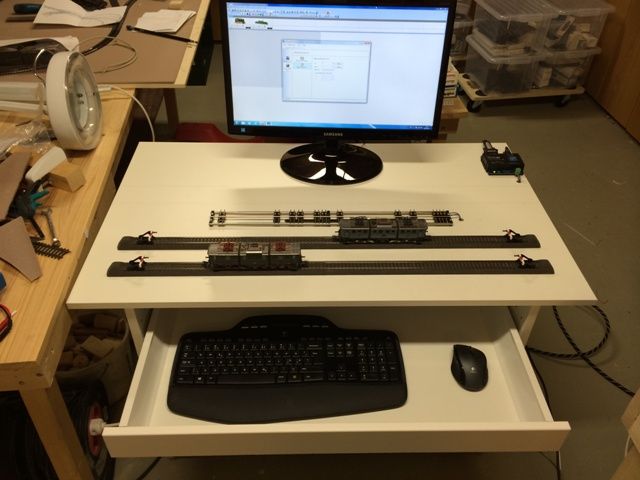

I skuffen er det plass til tastatur og mus.







Dette skapet er 60cm brett. Det er kappet i høyden og påmontert justerbare ben. I skuffen er ecosen plasert. Under denne har jeg plassert pcen som er en gammel mediapc.








07.03.2014

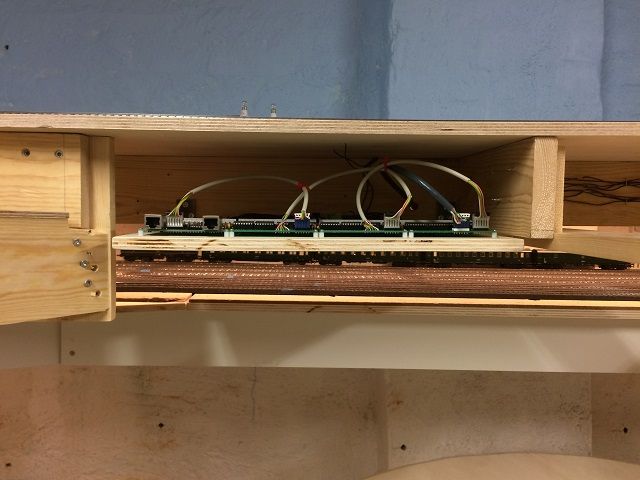

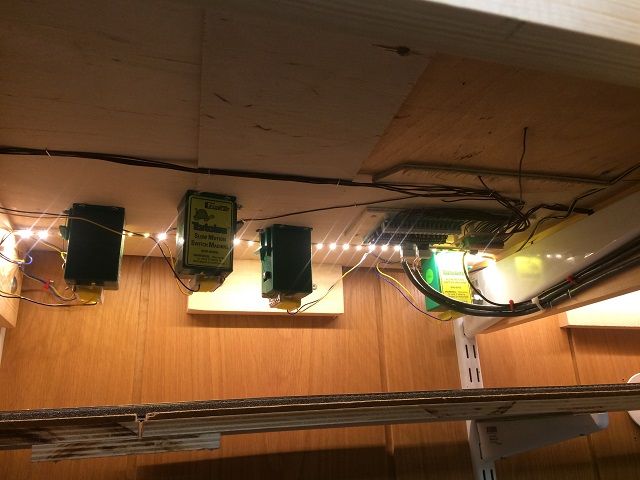

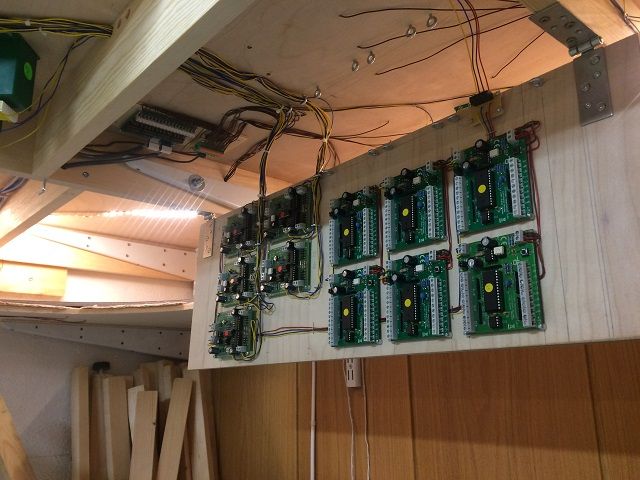

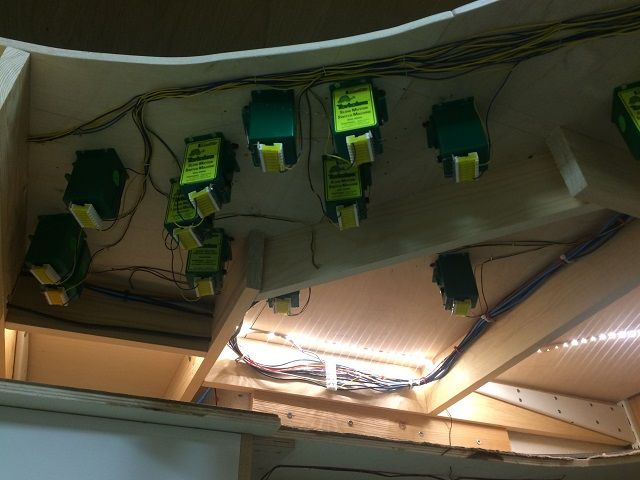

Når jeg trekker ledninger og monterer dekodere
ønsker jeg å gjøre det så ryddig som mulig.

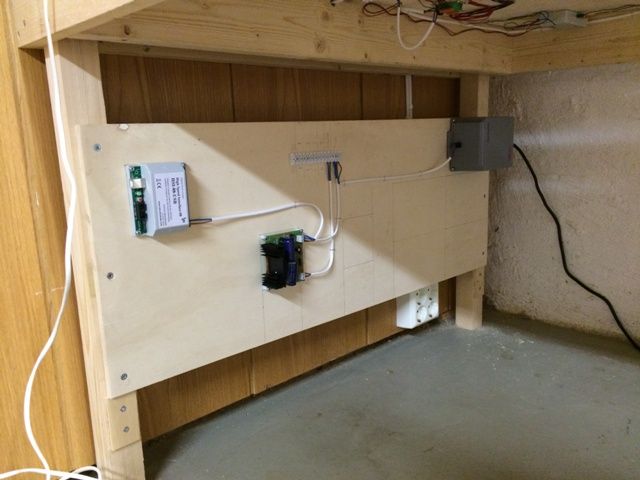

Det første bilde vise en plate påmontert trafo,
Booster og High speed Interface.
På denne platen er det plass til flere trafor og
bustere dersom jeg trenger det.
Platen er montert under helixsen.
Her blir også pc og ecosen sin plass.

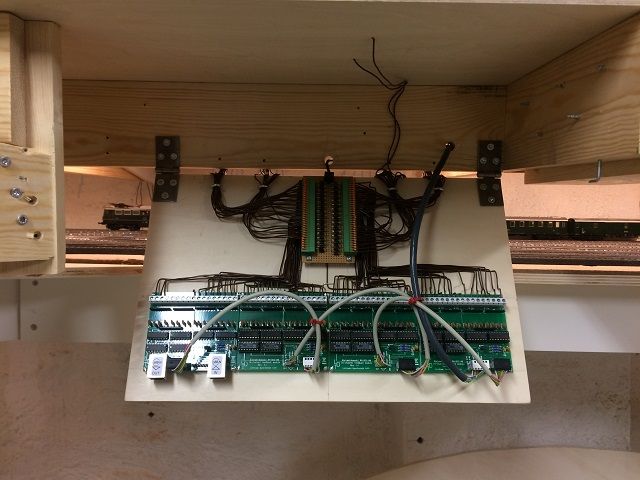

De to neste bildene viser løsningen jeg har valgt
for montering av dekodere og føring av kabler rundt
anlegget. Det er en hengslet hylle. Når den er nede
blir det lett å montere alle komponentene.
Når den er oppe blir alt skjult.
Jeg skal vise flere bilder når alt er montert.
S88ene kommer jeg til å montere på veggen så de
ikke er for nærme de andre komponentene.












23.02.2014



Her har jeg laget en annen variant.






20.02.2014

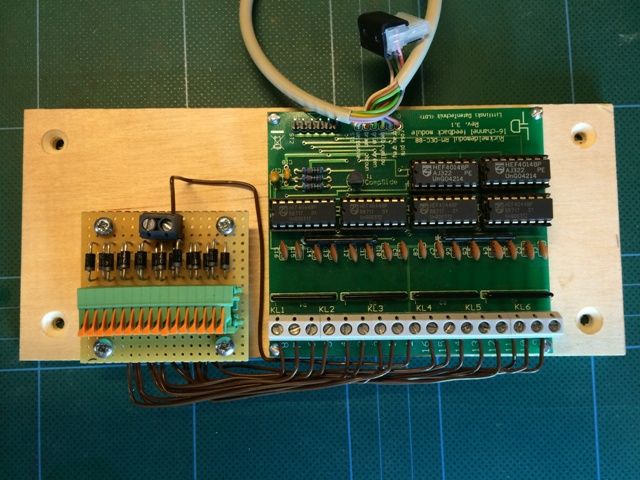

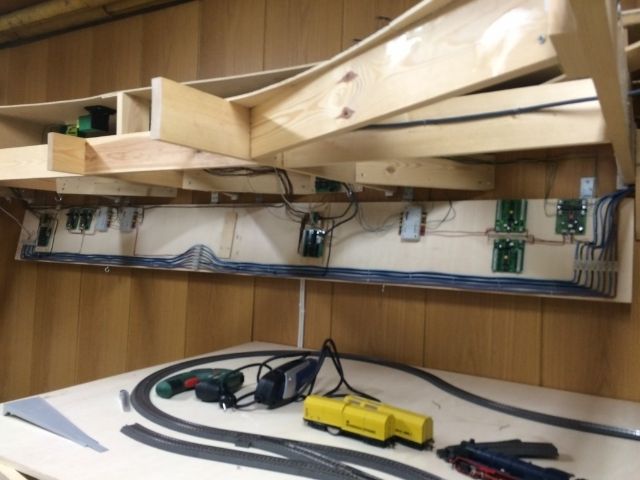

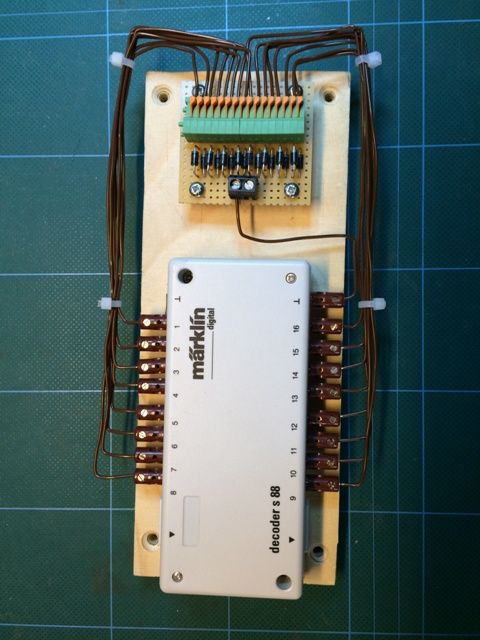

Her har jeg laget en plate påmontert en S88 og dioder med hurtigkoblinger.
Som dere ser så har jeg koblet de ferdig sammen.
Når jeg monterer denne under bordet trenger jeg bare å koble
tilbakemeldingene til hurtigkoblingen og negativ skjørestrøm til diodene.






20.01.2014

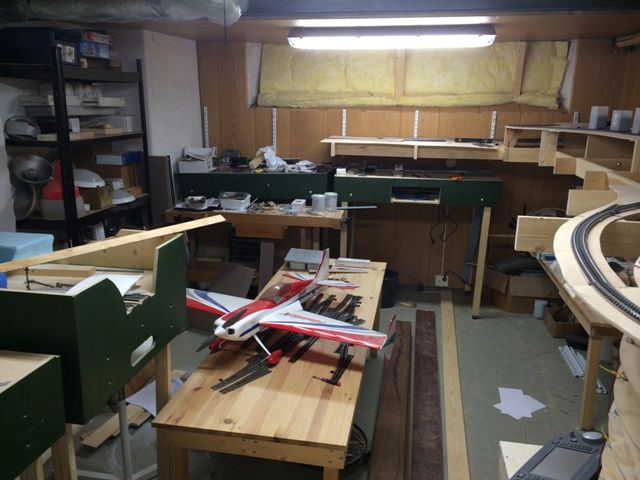

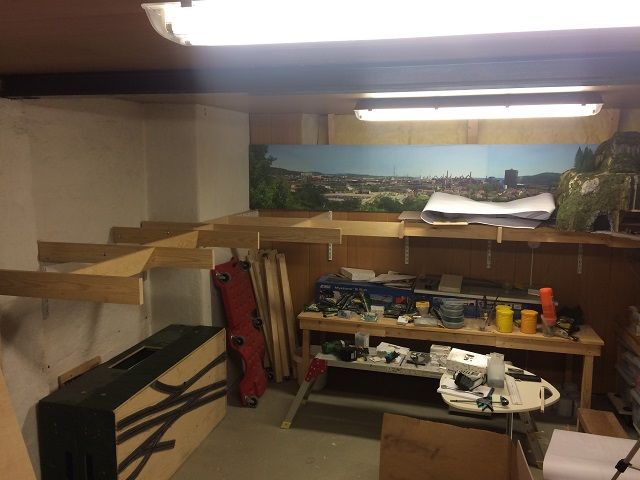

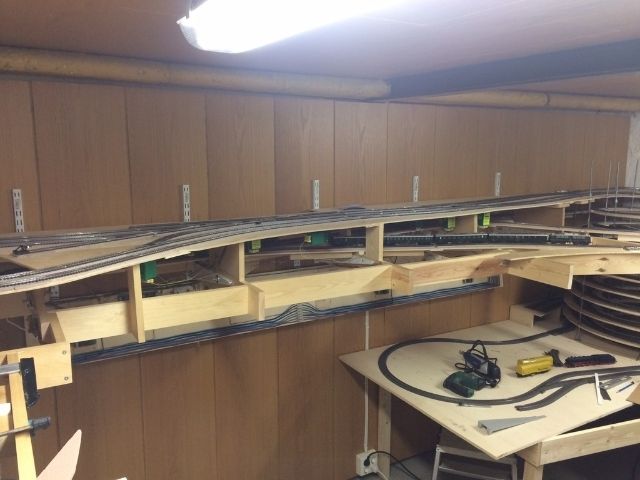

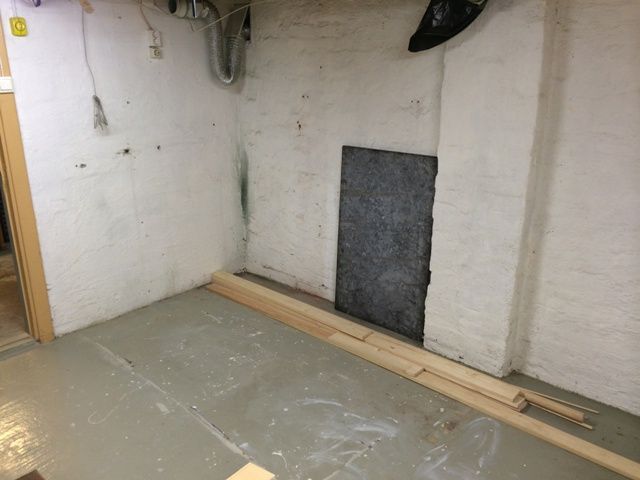

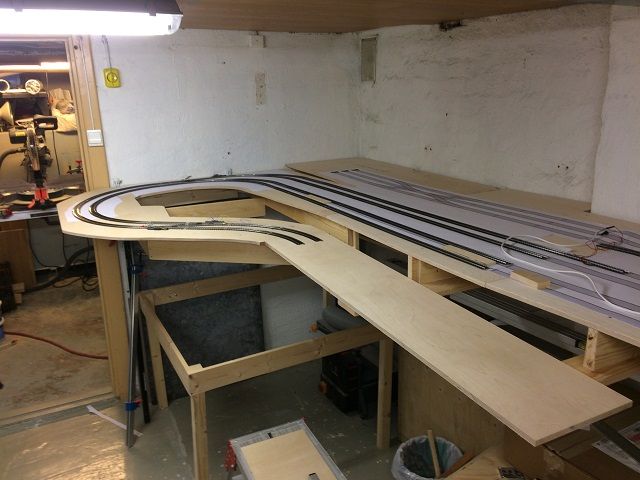

Nå har jeg ryddet nok plass til å fortsette
med byggingen.












13.01.2014

Det har ikke blitt gjort mye med modelljernbanen siden siste posting.
For mye å gjøre på jobben og oppusing av huset må ta den største skylden for dette.
Nå har jeg bestemt meg for å bruke litt mere tid i kjelleren.

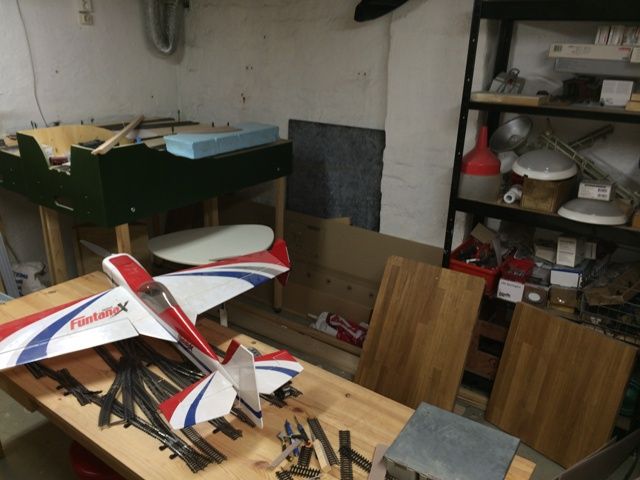

I første omgang betyr dette at jeg skal rydde litt i tågrommet slik
at jeg kan fortsette med anlegget.
Som det går frem av bildene nedenfor så blir det litt av en oppgave.















28.04.2013

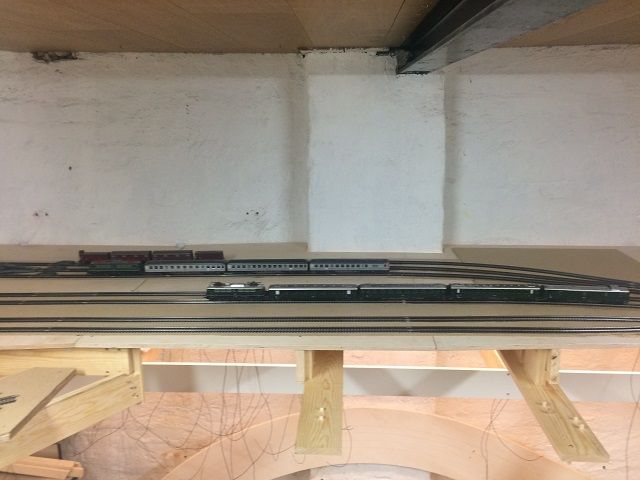

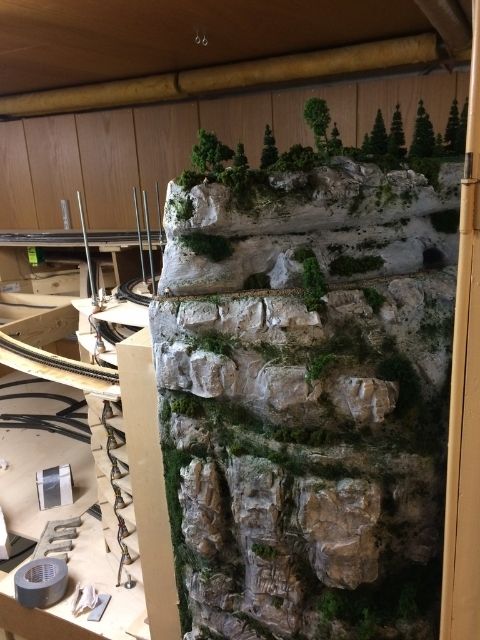

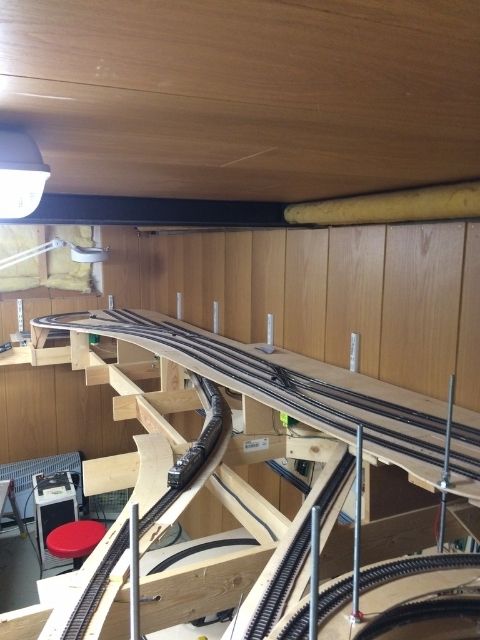

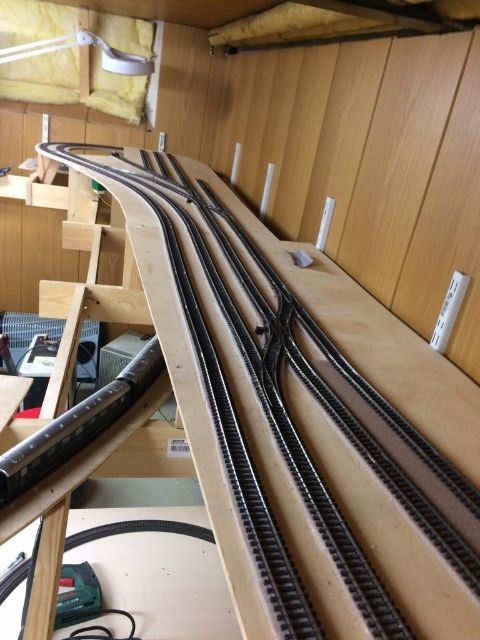

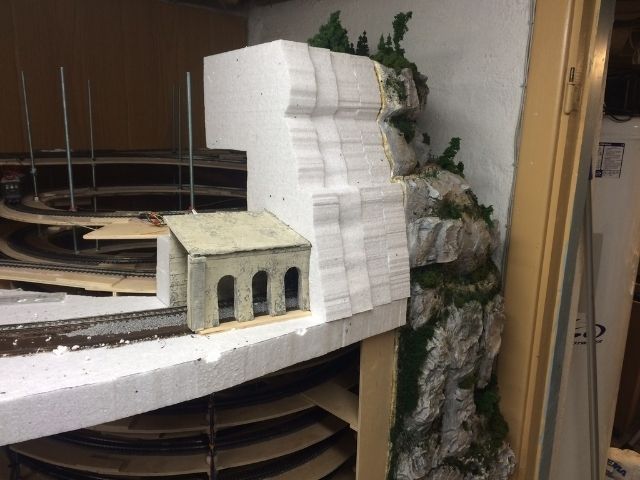

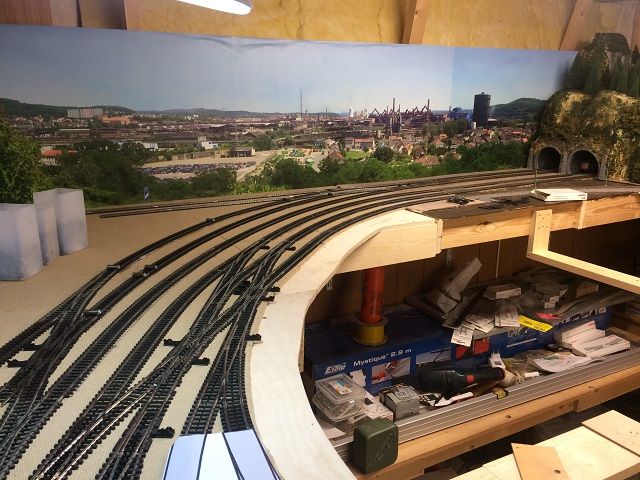

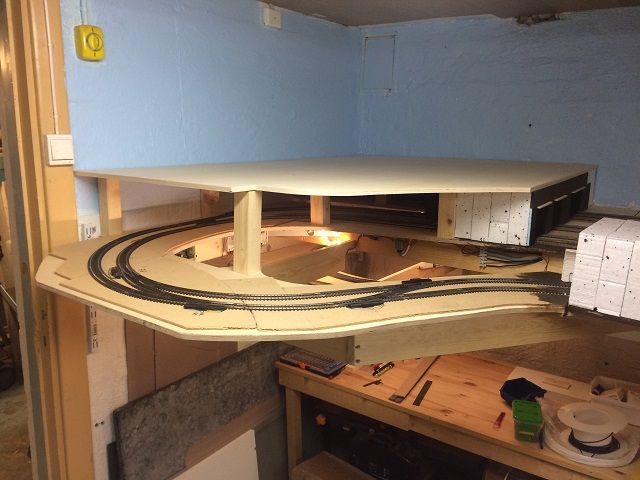

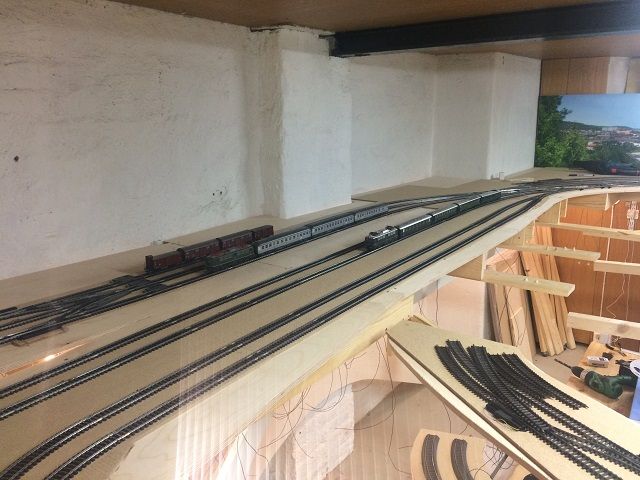

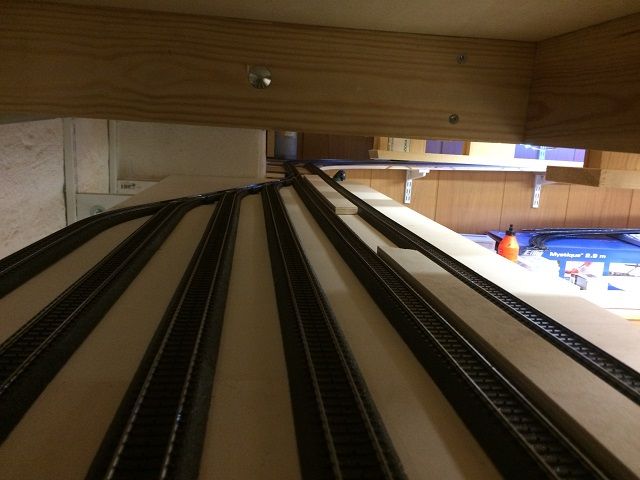

Dette blir det høyeste punktet på banen.
Fra dette nivået skal all trafikk som skal
Ned gå via den inndre sirklen på helixsen.



























02.04.2013






Dette er den type prinkort jeg bruker.





Distanse hylser.





Her har jeg kappet ut ett passe stykke av prinkortet
og boret hull for skruer.





Kopplingsplintene leveres sammensatt 10 stk. Den siste er åpen
å må lukkes for at innholdet ikke skal falle ut.
(art.nr.48-387-10)




Her deler jeg av en som jeg skal bruke til låkk.





Slik ser de ut enkeltvis.





Her har jeg montert på låkket.





Dette er delene jeg trenger.




Her har jeg loddet sammen delene. Merk at jeg har loddet en liten bru
mellom to av kobberbanene.( til venstre i bildet)





Her er delen ferdig. Kopplingsplinten i enden har art.nr. 48-409-50.
Jeg har brukt 3x20mm skruer med flatt hode.







02.04.2013

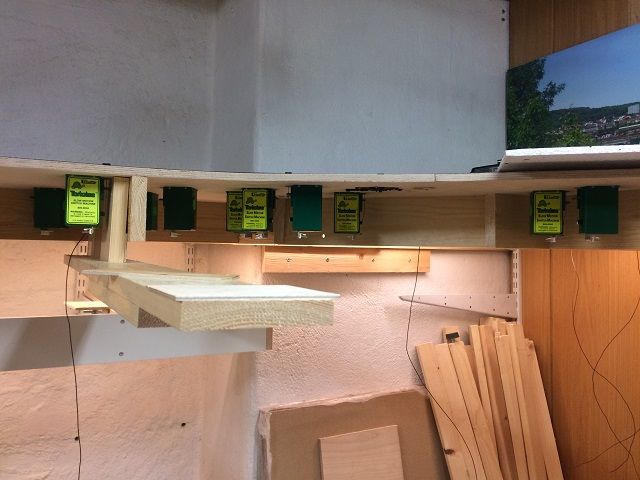

Her er min løsning på å sammle kjørestrømmen.











De fleste sporene som er synlig på disse bildene skal være
skjulte spor.

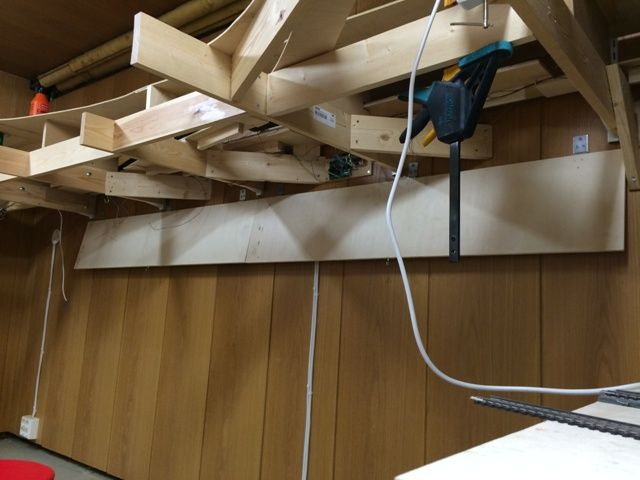

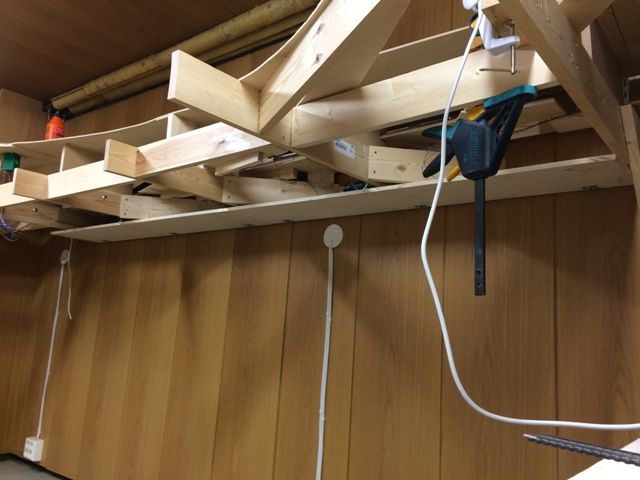

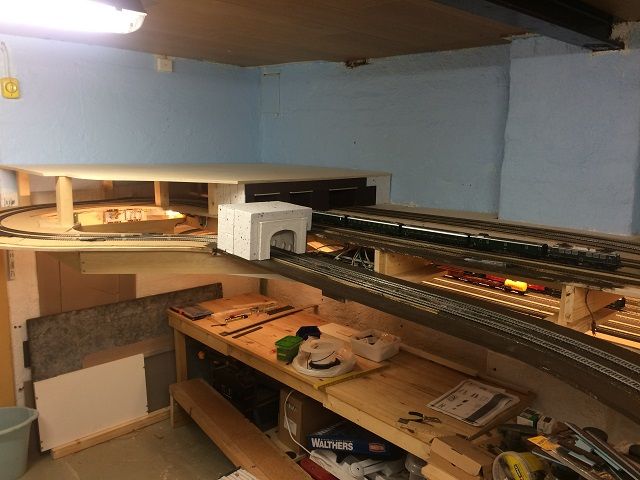

27.03.2013

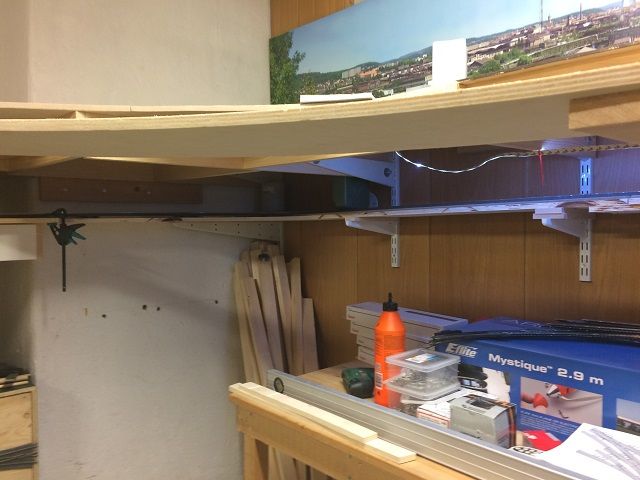

Her kan dere se hvilken løsning jeg har valgt

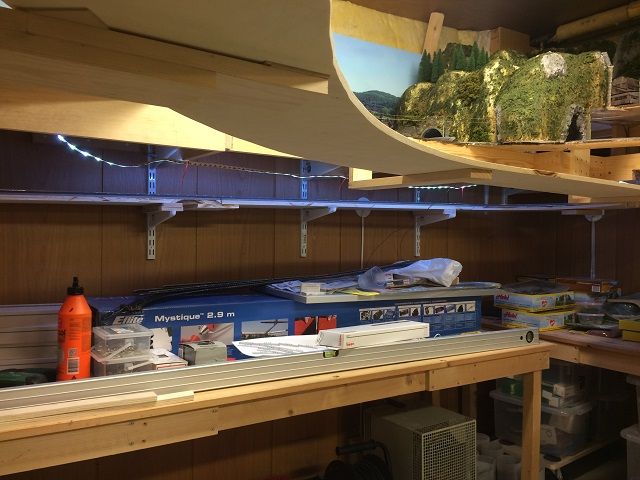

for hylle til øvre plan.























26.03.2013


Sånn ser Modelljernbanerommet mitt ut i dag.
Bra rotete men veldig hyggelig.
Jeg skal ta flere bilder så dere kan få se utviklingen.































18.03.2013

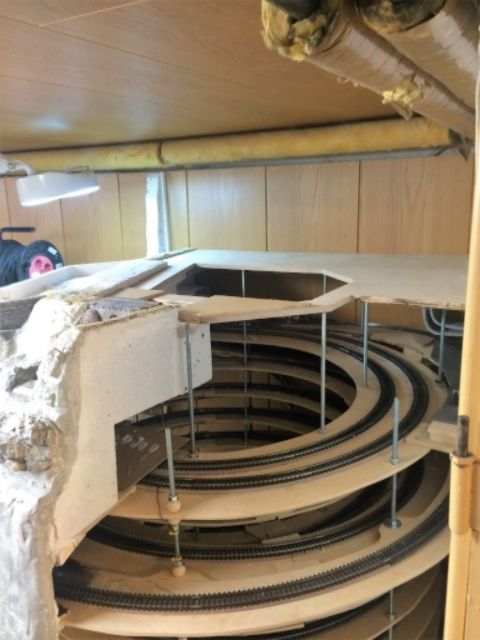

Nå har helixsen nådd toppen




























































15.03.2013

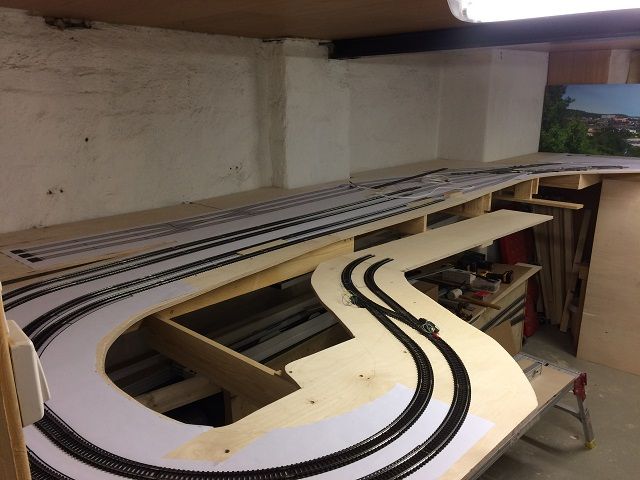

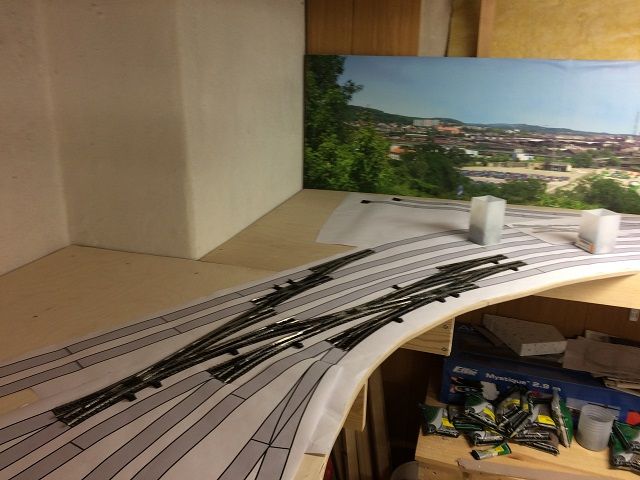

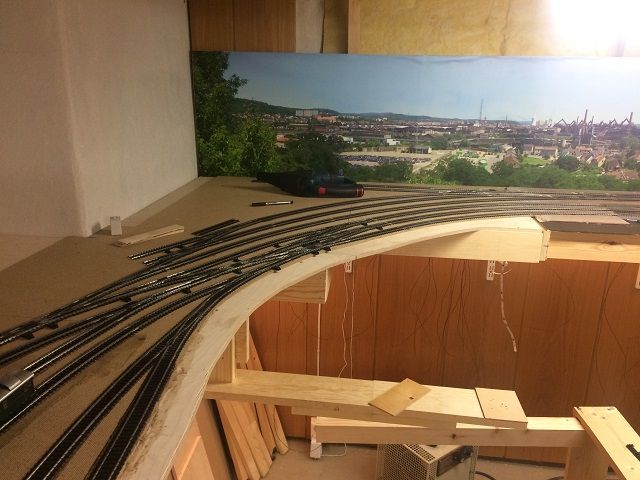

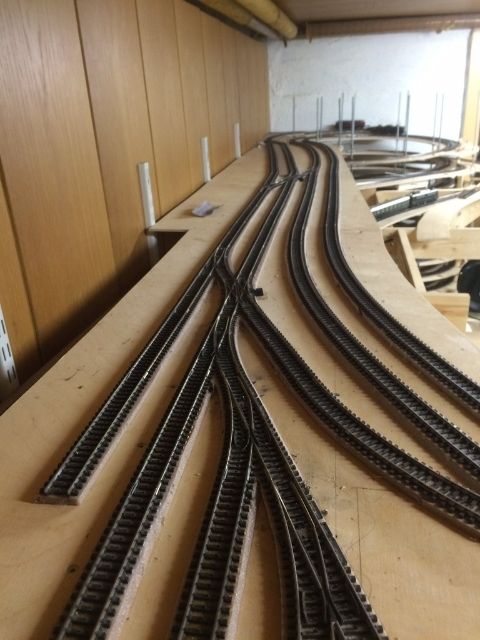

Foreløpig utkast til skinneplan på Øvre nivå.





26.02.2013

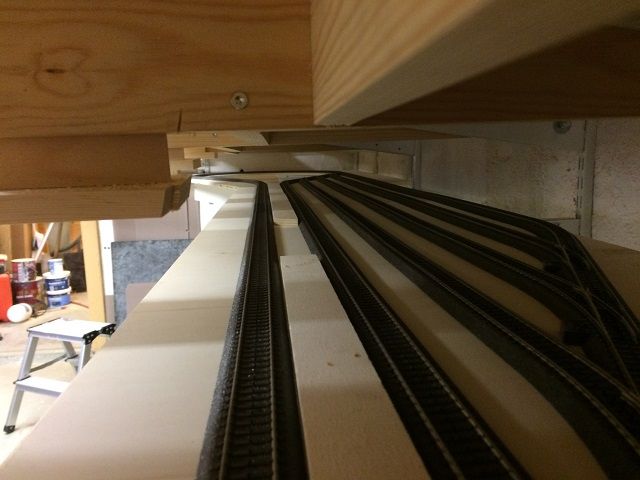

Her kommer noen flere bilder av helixsen.









































































12.02.2013

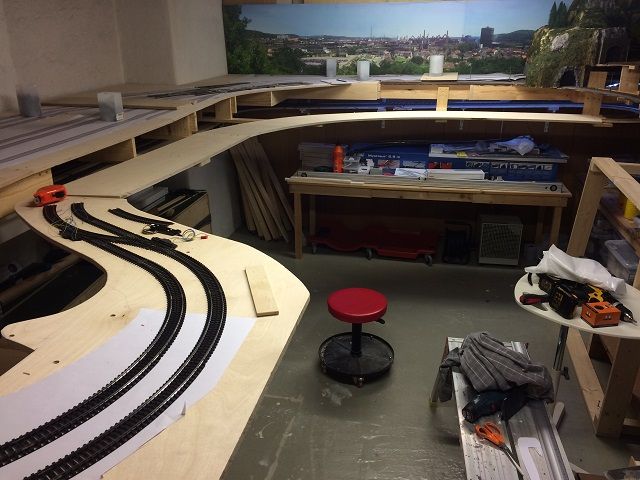

I gang igjen med nytt prosjekt. Mitt forrige fastanlegg rev jeg fori jeg trodde jeg måtte flytte og modulene er lagt på vent. Nå eier jeg huset.

Rommet jeg skal bruke måler 430cm x 360cm.

Jeg har bestemt meg for å bygge ett anlegg i flere etasjer, men har ikke laget noen skinneplan ennå.

Jeg må nok benytte meg av noen krappe radier men skal prøve å skjule de i tuneller.

Det første jeg har begynt på er helixsen som går mellom første og andre nivå.

Jeg ønsker ikke å bruke opp hele rommet på en helix så jeg valgte de to minste radiene som er 360mm og 424,6mm. For ikke å få for stor stigning måtte jeg finne på en løsning for å holde pantografen nede. På bildene kan dere se vilken løsning jeg valgte.

Høydeforsjellen mellom hver 180 graders sving ble 80mm noe som tilsvarer en stigning på 3,5%.

Jeg bruker 6mm finer så avstanden blir 74mm mellom etasjene. Skinnene er limt på ett underlag som er 6mm så det blir trankt men det går. Under svingene har jeg limt 2mm pianotråd. Tråden er bøyd i vær ende og feste i hull som jeg har boret.


































____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos

Edited by - Aasmund on 13/02/2017 10:36:17

Øystein Wiik

Norway
2550 Poster

Posted - 12/02/2013 :  21:43:41  Show Profile  Reply with Quote
Fin helix!

Jeg har et rom på størrelse med ditt hvor jeg har lignende planer. Må lage en sånn jeg også.

ØW
- tog som ikke skal så langt av sted.
Go to Top of Page

Skjalg

Norway
129 Poster

Posted - 13/02/2013 :  14:19:11  Show Profile  Reply with Quote
Dette blir spennende å følge. Har du laget noen sporplan, eller blir den til etter hvert?

_Skjalg
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 13/02/2013 :  15:04:47  Show Profile  Reply with Quote
Jeg driver å tegner men det meste blir til etter vært.
Ønske er å ha minst en stasjon og ett stort industriområde med mange spor.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

Skjalg

Norway
129 Poster

Posted - 13/02/2013 :  15:11:08  Show Profile  Reply with Quote
Skal du ha 2 helixer, én opp og én ned, eller skal togene gå opp og ned i samme Helix? Hvis det siste er tilfelle, hadde det ikke da vært hensiktsmessig med dobbelt spor i Helixen for å kunne oppnå bedre flyt?

_Skjalg
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 13/02/2013 :  16:02:48  Show Profile  Reply with Quote
Helixsen jeg lager nå har to spor. Sporene stiger hver sin vei. Dette har jeg gjort for at ikke sporene skal komme ut på samme sted.
I motsatt ende skal jeg lage en helix som skal gå ned til en skyggestasjon. Helixsen jeg bygger nå inneholder to ganger 18 meter skinner. For hver 180 graders sving har jeg en kontaktskinne. Meningen er at jeg skal kunne bruke helixse som en skyggestason.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 20/02/2013 :  08:39:30  Show Profile  Reply with Quote
Det tar lang tid å bygge denne helixsen.
Helixsen er nå 40cm høy å skal opp i ca. 60cm.
Jeg er fortsatt i tvil om hvilken avstand jeg skal
ha mellom nivå en og to.
Er 40cm for lite? Forslag taes i mot med takk.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

Skjalg

Norway
129 Poster

Posted - 20/02/2013 :  10:44:39  Show Profile  Reply with Quote
Et dobbeltdekker anlegg jeg leste om i Miba anbefalte en minimum gangbredde på 80cm for 2 plan, (60cm hvis det bare hadde vært 1 plan). Det står videre at man ikke rekker mer en 60cm inn under øvre dekk før hode stanger i dette. Nedre dekk er lagt på 65 cm. Øverste nivå ser ut til å ligge på rundt 120cm.
Go to Top of Page

B E Pedersen

Norway
801 Poster

Posted - 20/02/2013 :  15:51:38  Show Profile  Reply with Quote
Det er et veldig viktig moment å ta med i betraktningen det _Skjalg nevner her: høyden meliom nivåene må avstemmes i forhold til hvor dypt (det nederste) nivået er (dvs fra kanten og inn til backdrop'n)

BE
Go to Top of Page

TomB

Norway
2555 Poster

Posted - 15/03/2013 :  17:46:34  Show Profile  Visit TomB's Homepage  Reply with Quote
Hei Asmund

Å lage gode sporplaner er kanskje ikke enkelt for hvermandsen.
Jeg prøvde først selv, men ga opp.

Jeg ville nok ikke begynne å bygge før jeg hadde en ferdig sporplan.

Man bør tenke helhetlig og ikke for mye skinner. "Less is moree".
Andre kan mer om dette enn meg, men hvis du ser gjennom disse skinneplanene ser du hva jeg mener.

Jeg synes det er flere bra sporplaner hos Mark Stutz, Sveits:

Link til skinneplaner


mvh
_______________________
Tom Blikstad, Asker
HO, Tysk/sveitsisk forbilde, Märklin K+C, ECoS 1+2 V 3.6.1
Viessmann, Kühn, MBTronik, WinDigipet 2012.1, WinTrack 11.02
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 15/03/2013 :  23:31:33  Show Profile  Reply with Quote
Takk for tipset Tom. Jeg har tegnet mange anlegg men det er vansklig å forestille seg hvordan det egentlig blir før man bygger det.

Jeg kommer nok til å tegne litt for så og prøve det ut ved å bygge litt. Rive det ned og tegne på nytt til jeg er fornøyd. Det jeg har bestemt meg for er å bygge anlegget i to etasjer pluss en etasje for skjult stasjon. Den øverste etasjen skal inneholde stajon og industri. Første etasje skal inneholde skjøre spor uten stasjoner.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 22/03/2013 :  19:09:54  Show Profile  Reply with Quote
Helixsen min består av to krappe radier som er 360mm og 424,6mm.
Nå har jeg testkjørt helixsen med tung last og med mange vogner.
Radien på 360mm har en stigning på 3,5%. Når lokket har to gummiringer har den store problemer med å trekke tunkt eller mange vogner. Med 4 gummiringer går det greit. radien på 424.6 har en stigning på 3%. her går det greit med to gummiringer. Jeg kommer til å kjøre ned på den minste radien og opp på den største. Bygger du en helix så bør du unngå så krapp radie som 360mm eller bygg helixsen oval slik at stigningen blir mindre enn 3,5%.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

ses

Norway
440 Poster

Posted - 23/03/2013 :  09:42:35  Show Profile  Reply with Quote
Jeg bygde en gang en 6-lags helix med 55 cm minste radius. Det gir enda slakere stigning pga lengre strekning for å vinne tilstrekkelig høyde for neste omgang. Jeg større radius, jo mindre kurvemotstand også. Den heliksen ble kjørt med lok helt uten hefteringer. For å unngå brekking av lange togstammer ble den bygget med omvendt overhøyde.



Svein Sando. http://sando.co/index.php?nid=3
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 23/03/2013 :  17:22:51  Show Profile  Reply with Quote
Jeg valgte de krappe radiene for å spare plass.
Så lenge jeg kjører opp på den største radien så går det greit.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

ses

Norway
440 Poster

Posted - 23/03/2013 :  18:13:55  Show Profile  Reply with Quote
Det er nettopp helixenes problem. De tar plass.

Svein Sando. http://sando.co/index.php?nid=3
Go to Top of Page

Knut Tysnes

532 Poster

Posted - 27/03/2013 :  00:29:51  Show Profile  Visit Knut Tysnes's Homepage  Reply with Quote
Interessant konstruksjon av øvre plan. Ser ut som du bruker hyllebraketter på en litt utradisjonell måte.
Kan du fortelle litt mer om dette?
Ev nærbilde?

hilsen KnuT
- - - 0 ----
The Pevine & Santa Fe ca 1960 i H0
http://peavineandsf.blogspot.com/
http://model-railroad-hobbyist.com/blog/knut
Go to Top of Page

Knut Tysnes

532 Poster

Posted - 27/03/2013 :  20:25:30  Show Profile  Visit Knut Tysnes's Homepage  Reply with Quote
Takk for bilder.

hilsen KnuT
- - - 0 ----
The Pevine & Santa Fe ca 1960 i H0
http://peavineandsf.blogspot.com/
http://model-railroad-hobbyist.com/blog/knut
Go to Top of Page

Knut Tysnes

532 Poster

Posted - 02/04/2013 :  13:17:05  Show Profile  Visit Knut Tysnes's Homepage  Reply with Quote
Jeg har et spørsmål igjen.
Du skriver:
"Her er min løsning på å sammle kjørestrømmen."
Hva har du brukt til dette - tenker på de2 grønne boksene m orange hendler(?).
Hvor får man ev tak i dette?

hilsen KnuT
- - - 0 ----
The Pevine & Santa Fe ca 1960 i H0
http://peavineandsf.blogspot.com/
http://model-railroad-hobbyist.com/blog/knut
Go to Top of Page

Eirik

76 Poster

Posted - 02/04/2013 :  14:27:50  Show Profile  Reply with Quote
Koblingene kalles terminalblokk med fjærlåsing.
Fjærbelastet låsing av kabel istedet for skruternminal.
Elfa har slike, mener de koster en femtilapp pluss mva og frakt for ei rekke med ti poler.
En med ti på er lagd av ti løse, så man kan ha akkurat det antallet poler man vil på ei rekke.
En femmermodul koster en dollar på ebay.
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 02/04/2013 :  21:14:45  Show Profile  Reply with Quote
Det er mye riktig i det som Eirik skriver.
De heter kopplingsplint art.nr.48-387-10.
De er kjøpt på elfa. Prisen faller ved kjøp av flere
stykker men er ikke en billig løsning.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

Knut Tysnes

532 Poster

Posted - 02/04/2013 :  23:16:56  Show Profile  Visit Knut Tysnes's Homepage  Reply with Quote
Takk for svar. jfr tidligere diskusjon på et annet forum.
Ser at det er et printkort med hull under - så antar at hver kopplingsplint må loddes til printkortet?

hilsen KnuT
- - - 0 ----
The Pevine & Santa Fe ca 1960 i H0
http://peavineandsf.blogspot.com/
http://model-railroad-hobbyist.com/blog/knut
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 05/04/2013 :  11:15:51  Show Profile  Reply with Quote
Skal lodde en sammen til helgen.
Jeg tar noen bilder under veis så får du se
hvordan jeg har laget den.

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

Knut Tysnes

532 Poster

Posted - 06/04/2013 :  18:30:11  Show Profile  Visit Knut Tysnes's Homepage  Reply with Quote
Takk for detaljert beskrivelse!
God helg!

hilsen KnuT
- - - 0 ----
The Pevine & Santa Fe ca 1960 i H0
http://peavineandsf.blogspot.com/
http://model-railroad-hobbyist.com/blog/knut
Go to Top of Page

Aasmund

Norway
91 Poster

Posted - 24/04/2013 :  22:45:09  Show Profile  Reply with Quote
Hvor stor stigning kan man tillate seg på synlige
spor uten at det ser unaturlig ut?

____________

Aasmund Dahl

Märklin K-skinner
Win Digipet
Win Track
Ecos
Go to Top of Page

B E Pedersen

Norway
801 Poster

Posted - 25/04/2013 :  10:36:33  Show Profile  Reply with Quote
Det syn's jeg er vanskelig å være bastant på
Ute i 1:1 virkeligheten er det veldig ofte at en ikke befinner seg på en flate i vater når en betrakter en stigning. I tillegg er terrenget rundt avgjørende for hvordan øyet oppfatter stigningen.

Det siste er kanskje det viktigste.
- Dersom tilliggende terreng stiger samme veg som stigningen (om enn mindre), vil stigningen virke flatere
- I motsatt fall vil stigningen se brattere ut

Du kan dermed 'justere' stigningen på sporet visuelt med en 'lur' terrengutforming rundt

BE
Go to Top of Page

ses

Norway
440 Poster

Posted - 27/04/2013 :  20:16:46  Show Profile  Reply with Quote
Når det gjelder stigning, så er 1:1-normer passende for MJ også. Da jeg bygget mine Märklin-anlegg med M-skinner og lok med hefteringer, brukte jeg 1 cm per skinne, som var 18 cm lange. Det viste seg å være det samme som Flåmsbanens stigning på 55 promille. Det ser litt bratt ut, men det finnes altså forbilder i virkeligheten. I dag ville jeg ikke bygget så bratte stigninger, men det handler mer om hva jeg vil at lokene skal få med seg opp stigningen.

Svein Sando. http://sando.co/index.php?nid=3
Go to Top of Page
Side: of 2  Tema Next Topic
Next Page
 Nytt tema  Svar til tema
 Skrivervennlig
| More
Gå til:
Norsk MJ Forum © Alt innhold/innlegg eies av den enkelte bidragsyter. All bruk av innhold i annen sammenheng er forbudt uten etter nærmere avtale. Go To Top Of Page
Powered By: Snitz Forums 2000 Version 3.4.04
